Acon丨拆解报告：Hisense海信 2.0 Soundbar 条形音箱

-----我爱音频网拆解报告第631篇-----

Soundbar，又称“回音壁”或“条形音箱”，是指将多个声道的音箱功能整合在一个箱体内的长条状音箱，是音响家族中将传统AV音响和数码技术结合的最彻底的一个成员；其诞生之初是为了解决平板电视的音质问题，安装简单、连接方便，放在电视下方有一体化的视觉效果。

今天我爱音频网要拆解的是海信 2.0 Soundbar 条形音箱，机身为金属材质，可以挂立使用；音箱内置四个扬声器单元，两个高音和两个全频，60W大功率，支持同轴输入、线性输入和蓝牙模式，并且蓝牙模式支持aptX编码；音箱还支持DTS声效，拥有虚拟环绕技术，带有独立低音输‬出，可外接有源低音炮。

下面一起来看我爱音频网的详细拆解。

一、海信 2.0 Soundbar 音箱 开箱

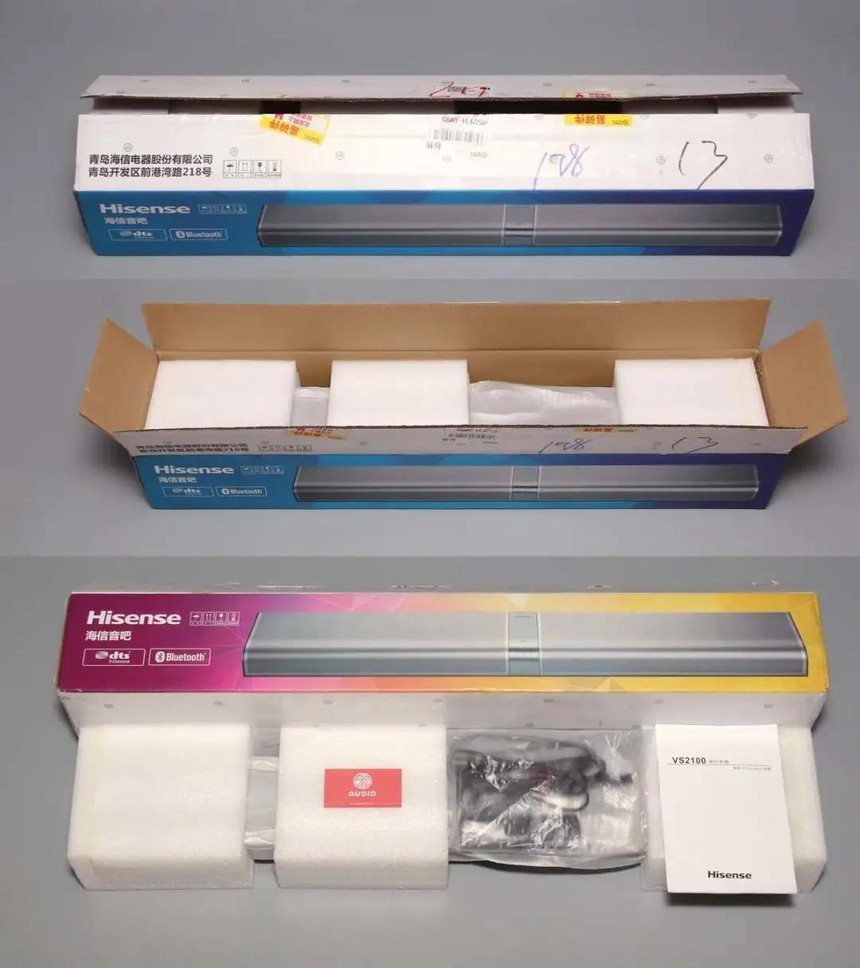

音箱使用多块泡棉固定在包装盒内，包装上印有产品外观渲染图，“海信音吧”，dts声效和蓝牙技术认证标识，生产商是青岛海信电器股份有限公司。

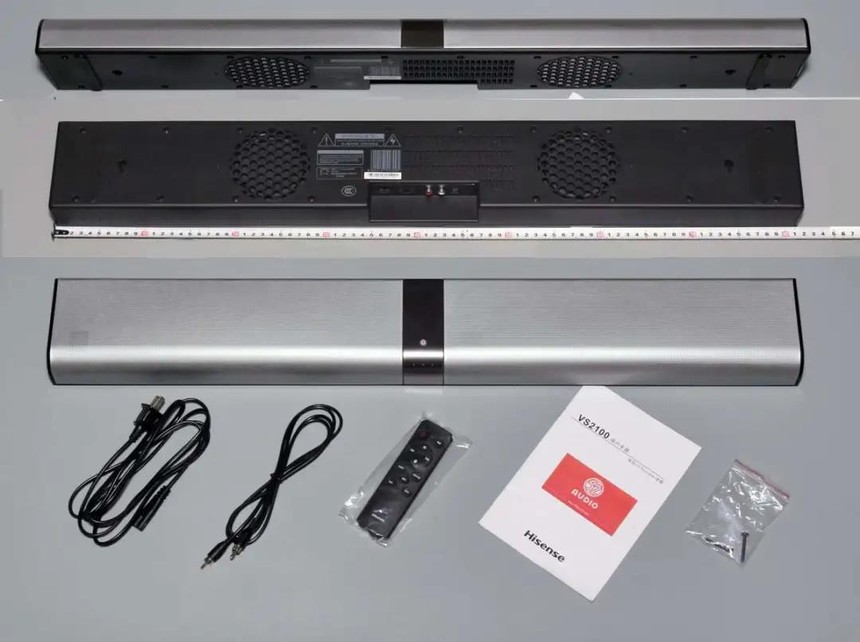

海信 2.0 Soundbar 长约81cm，包装盒内物品包括主机、RAC同轴线、电源线、遥控器、说明书，以及用于壁挂的螺丝和胶套。

音箱中间位置有一个装饰带和指示灯区域。

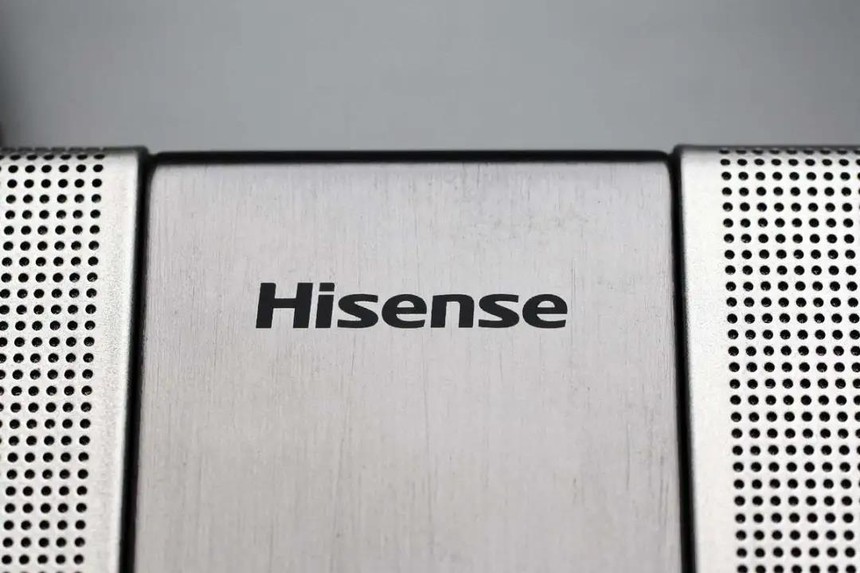

中间位置的壳体采用拉丝工艺处理，有海信的品牌名，两侧是金属网罩。

音箱中间位置有多个状态指示灯，上面电源按键为镂空设计，标识显示白色，音箱为开机状态，显示橙色为待机状态；下面三个从左到右依次是蓝牙指示灯、线性输入通道指示灯和同轴通道指示灯，哪颗指示灯常亮即表示音箱通过哪个模式连接。

音箱背部接口区域展示，从左到右依次是：8字形电源接口，电源输入100-240V~50/60Hz，功率80W；摆放方式切换开关，音箱内置两种声音设置方案，可根据摆放方式切换声音效果，切换结果需要重启才能生效；低音输出接口，可外接有源低音炮；同轴输入接口，连接同轴音频输出端口；线性输入接口，连接模拟音频输出端口。

音箱底部信息，非专业人士勿随意拆开，产品名称“海信 2.0 Soundbar 音箱”，型号“VS2100”，生产商是青岛海信电器股份有限公司，中国制造。壳体上有多处固定螺丝。

主板位置有散热孔。

声音扩散振膜和壳体上的蜂窝状开孔。

机身侧边的4个功能控制按键，从左至右依次是：信号源切换、音量-、音量+、蓝牙输入通道（用于新设备配对）。

海信 2.0 Soundbar 最宽处约10.8cm。

底部硅胶垫可以防滑，旁边是壁挂的开孔。

音箱连底部硅胶垫的高度大约5cm。

二、海信 2.0 Soundbar 音箱 拆解

拆开按键这一侧的盖板，里面还有一层腔体；另一侧则是空腔。

卸下螺丝，看到控制按键所在的PCB，通过FPC与内部电路连接。

PCB板和按键的模具是分开固定的。

卸下螺丝，看到微动按键所在的PCB，按键模具罩在微动按键上。

撕下接口位置的提示贴纸，下面还有固定螺丝。

卸下所有固定螺丝，看到音箱内部结构，中间部分是主板电路，左右两侧各有两个扬声器单元和两个扩散振膜，内部导线均有泡棉包裹，防止晃动和振动产生异响。

音箱共采用了两个高频单元和两个全频单元，其中尺寸较小的是高频单元。

高频单元磁铁一侧展示，印有编码信息。

全频扬声器单元结构展示。

辐射振膜特写。

音箱内大大小小共有四块PCBA，均使用螺丝固定，其中左上角是电源管理电路，右上角是功放驱动电路，右下角是蓝牙音频处理电路，左下角是指示灯控制电路。

断开所有导线的连接器插座。

卸下螺丝取出主板。主板功放电路处过孔散热。

对应壳体上还有导热绝缘片和散热胶。

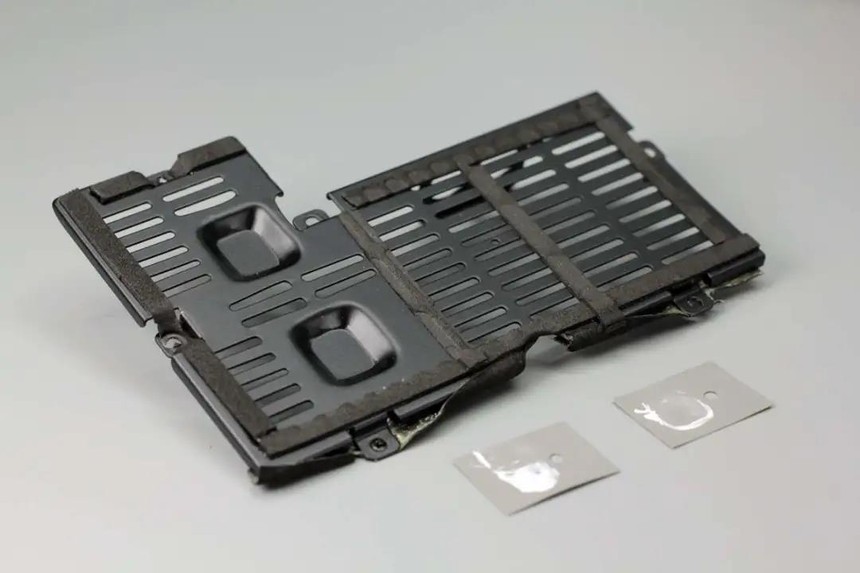

固定功放PCBA的金属支架。

支架另一侧展示，与壳体接触位置有泡棉，散热位置也是有空腔的，便于空气流通散热。

电源按键和指示灯位置的结构设计。

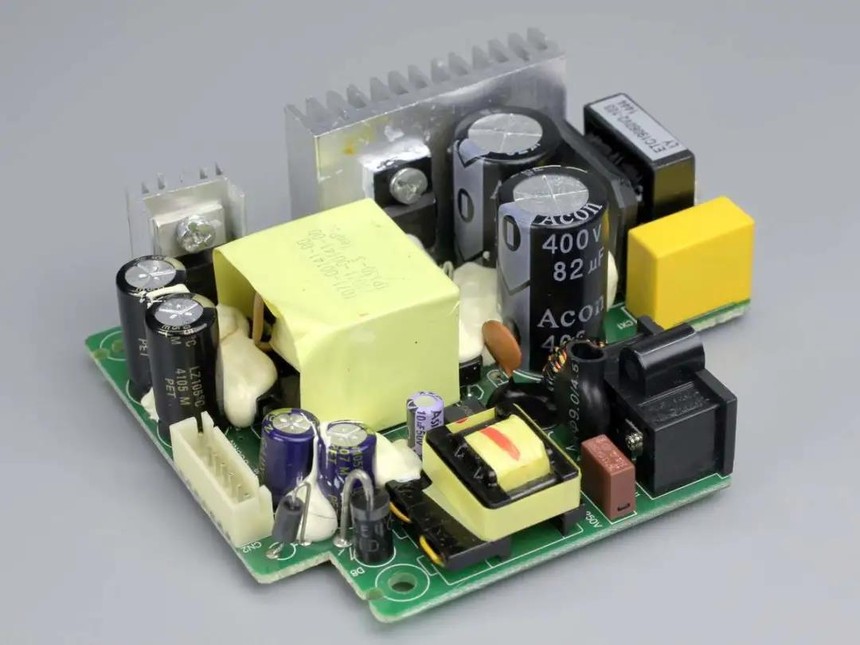

内置电源PCB板正面一览，电容、变压器等器件打胶加固，其中一侧还配有散热片，帮助高压开关管、输出端同步整流管散热。

主板中间段有两个变压器，输出端也有两组滤波电容，即这块主板是集成两路开关电源电路，并共用一路输入滤波整流电路。

电源主板，初级侧（右侧）有其中一路开关电源电路PWM控制器，初次级分界明显，并横跨三颗光耦。

首先，输入母座周边是保险丝、压敏电阻和共模电感。红褐色延时保险丝规格为3.15A 250V。10D471K蓝色压敏电阻外套热缩管，右侧共模电感双线绕制用于滤除EMI干扰。

GUB406整流桥，其后面是一颗共模电感。

拆下来安规X电容、两颗高压滤波电解电容，两路输出滤波电容也各拆下一颗。

黄色安规X电容容量0.33μF；两颗高压滤波滤波电解电容来自Acon中元，规格均为400V 82μF；两颗输出滤波电解电容均为G-LUXON品牌，规格分别为35V 680μF和10V 680μF。

其中一路开关电源主控芯片采用昂宝OB2269，外置开关管，采用SOP8封装。

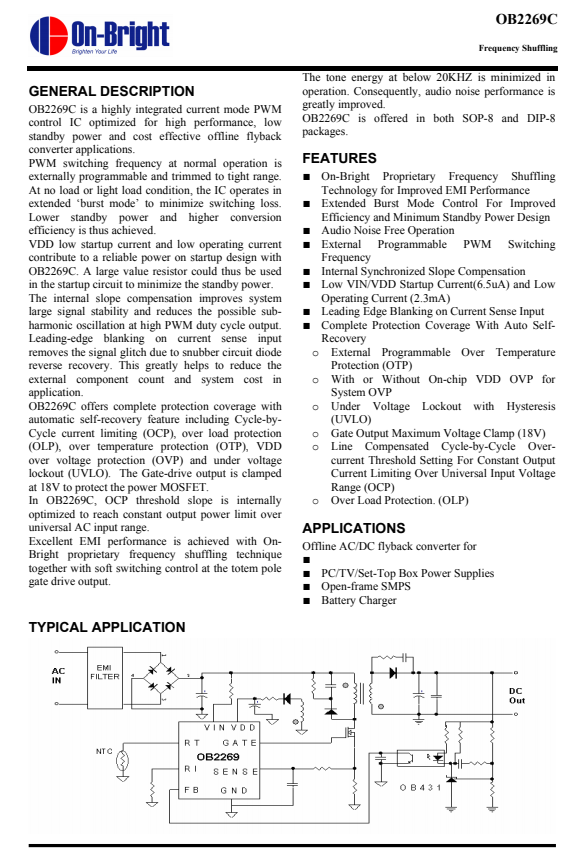

昂宝OB2269资料信息。

另一路主控芯片供电电容来自艾华，50V 10μF。

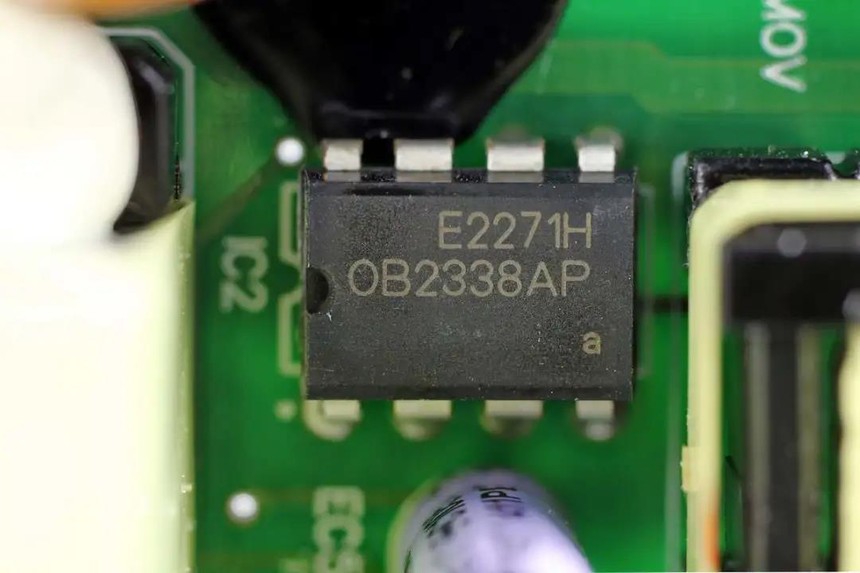

另一路的开关电源PWM控制器采用昂宝OB2338，内置开关管，支持27W输出功率，采用DIP8封装。

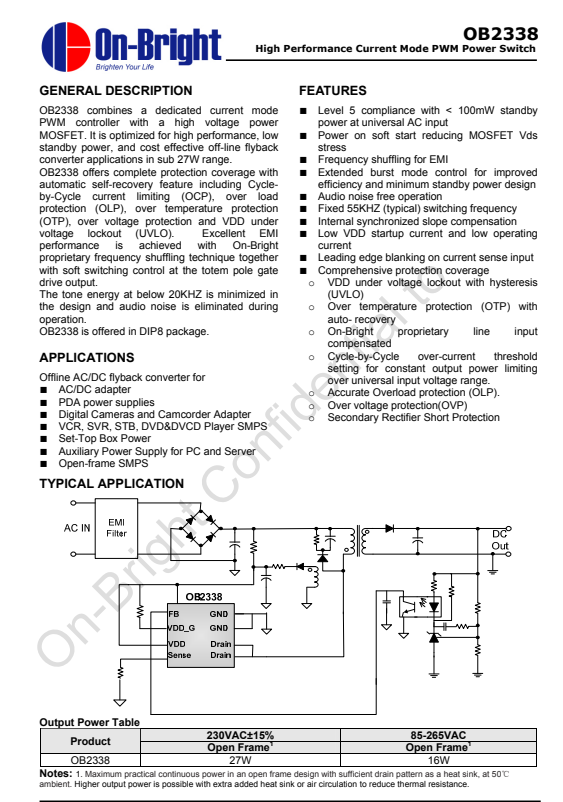

昂宝OB2338资料信息。

初级开关MOS管来自大厂英飞凌，型号SPA07N60C3，耐压650V，导阻0.6Ω，PG-TO220FP封装。

英飞凌SPA07N60C3资料信息。

变压器特写，顶部喷码有信息，来自天宝。

Y电容特写，用于输出抗干扰。

三颗光耦均为亿光EL 1019光耦，用于初次级通信，反馈输出电压。

其中一路采用一颗SB20150CT 肖特基二极管进行同步整流输出。

功放电路主板布局展示。

接口处的布局展示。

多颗数字功放输出的滤波电感。

滤波电解电容，采用胶水固定。

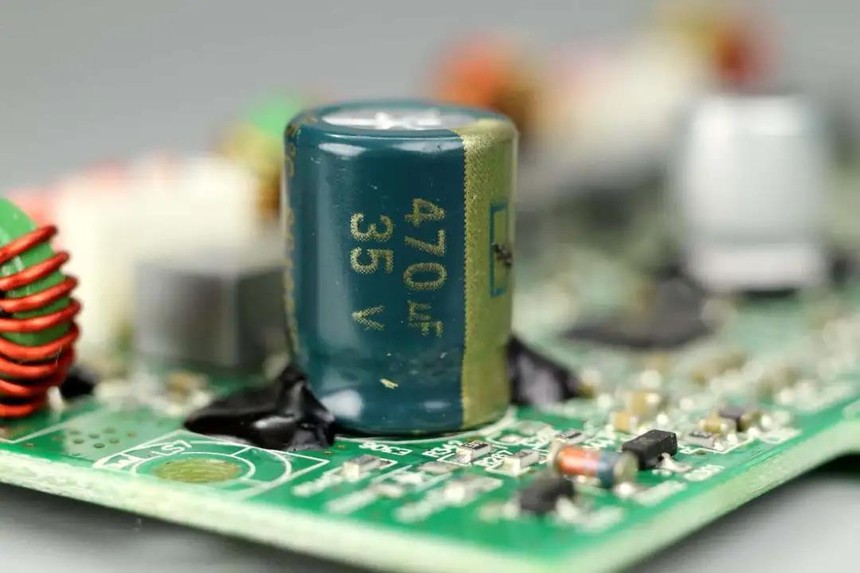

滤波电解电容，470μF35V，采用胶水固定。

另一颗滤波电容。

47μF25V电解电容，用于输入信号耦合。

220μF16V滤波电解电容。

韩国NeoFidelity NTP-8230 单芯片数字功放，内置全桥功率级，内置解码器，支持30W立体声输出。

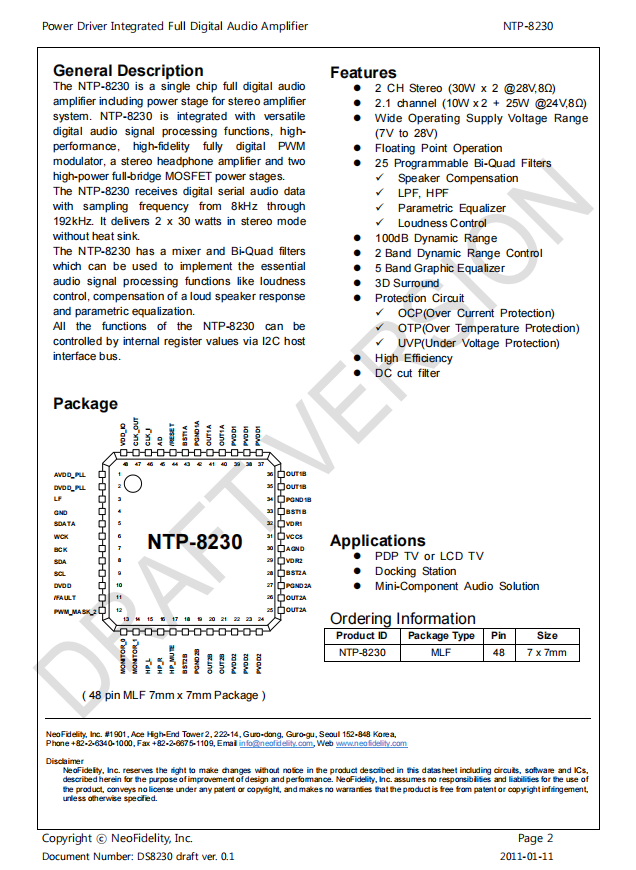

NeoFidelity NTP-8230 详细资料。

功放芯片共有两颗，用于电子分频四扬声器驱动。

贴片晶振，20.250MHz。

Trident TMAP6000X  数字音频控制器，用于音箱音频处理。

GigaDevice兆易创新 25Q80存储器。

Nuvoton新唐科技 M0516LDN MCU，用于整机控制。

丝印FAA的降压IC，用于降压供电。

主板背面有一颗功放，用于信号输入放大。

4558双运算放大器，用于信号输入放大。

丝印C045的芯片。

指示灯小板，上面有红外接收头。

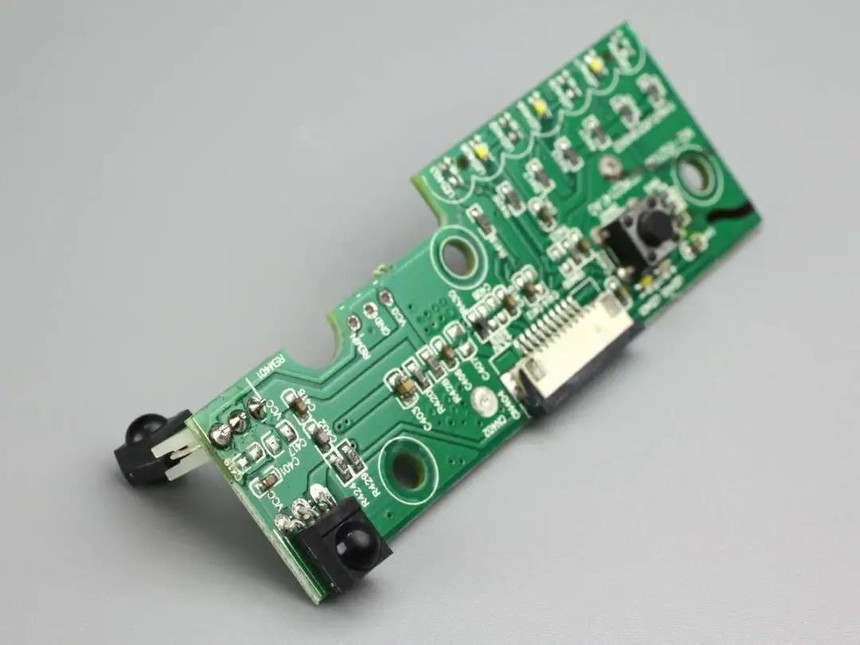

小板背面还有一个接收头，焊接了三颗指示灯和一个按键。

指示灯小板特写，指示灯用于指示音箱连接状态。

用于蓝牙接收的小板。

蓝牙天线采用同轴线焊接连接。

蓝牙音频处理芯片上有一个标签。

Qualcomm高通CSR8645双模ROM音频SoC，蓝牙版本4.1。集成双模蓝牙无线电，低功耗DSP，应用处理器，电池充电器，存储器以及各种音频和硬件接口，支持cVc语音处理技术和aptX编解码器技术，以基于ROM的经济型单芯片封装提供高质量的语音和音乐功能。

Qualcomm高通CSR8645详细资料图。

4558双运算放大器。

两颗47μF16V的电解电容，用于信号耦合。

小板背面焊接滤波电容和共模电感。

滤波电解电容为220μF16V。共模电感双线绕制。

拆解全家福。

我爱音频网总结

海信 2.0 Soundbar 条形音箱，左右对称设计，外壳采用金属材质，中间位置的壳体采用拉丝工艺处理，上面有电源键和指示灯，接口区域在机身背部内凹进去，机身侧边还有4个功能控制按键，在外观设计上突出金属质感，较为简洁，可以放在电视柜上也可以壁挂使用。

内部结构方面，音箱内置四个扬声器单元，两个高音和两个全频，并且有四个扩散振膜向四周扩散声音；音箱内大大小小共有四块PCBA，分别对应电源管理电路、功放驱动电路、蓝牙音频处理电路和指示灯控制电路。

海信 2.0 Soundbar通过8字接口输入电源，电源分为两路独立输出，其中一路为功放供电，另外一路为数字信号处理部分供电。音箱内置两路NeoFidelity NTP-8230数字功放芯片用于扬声器驱动，输入信号通过Trident TMAP6000X数字音频控制器，用于音箱的音频处理，包括DTS声效、挂墙/平放两种声音设置等；音箱的蓝牙音频SoC采用高通CSR8645，蓝牙版本4.1，支持aptX编解码器，通过板载天线收发；新唐科技 M0516LDN单片机用于指示灯、红外遥控等整机控制功能。
