Acon | 拆解报告：Anker PowerHouse 767 - 2048Wh | 2300W氮化镓户外电源

户外野营、自驾旅游等作为很多人喜爱的活动，对户外电源的使用频率很高，此外在应急供电、室外直播摄影、户外作业、应急救援等多方面也有它们的身影。

ANKER安克一款 767 户外电源，功率大拉箱式设计方便搬运，同时各方面性能表现都相当不错。此外还采用了时下非常前沿的氮化镓双向逆变器技术，开创氮化镓在户外电源领域的应用。下面就随小编一起来看看。

安克这款 767 氮化镓户外电源整体为灰色色调，外壳磨砂抗指纹。作为一款大容量大功率产品，机身顶部两端不仅设计有提手，还配上了静音滚轮，无论是固定场所的上下挪动，还是稍微有些距离的搬运，都很方便省力气。

户外电源详细参数

型号：A1780

额定容量：51.2Vdc 40000mAh/2048Wh

交流输入电压：220-240V~ 10A Max 50Hz，L+N+PE

交流输入功率（充电）：2200W Max

XT60 输入：11-32V10A；32-60V20A（1000W Max）

AC输出（旁路模式）：220-240V~ 9.5A Max 50Hz，L+N+PE，2280VA/2280W Max

AC输出（逆变器模式）：230V~ 10A 50Hz，2300W Max

USB-C输出：5V3A、9V3A、15V3A、20V3A、20V5A

USB-A输出：5V2.4A

点烟器输出：12V10A

产品通过了CE认证。

可搭配安克760扩展电池使用。

在对安克 767 户外电源进行拆解后，可看到：

两颗MOS管来自华润微，型号CRJQ30N60G2F，是一颗耐压600V的超结NMOS，导阻28mΩ，采用TO247封装。四颗管子分为快慢半桥，组成图腾柱PFC电路。

高压滤波电容来自新中元，规格为500V330μF，采用三颗并联。

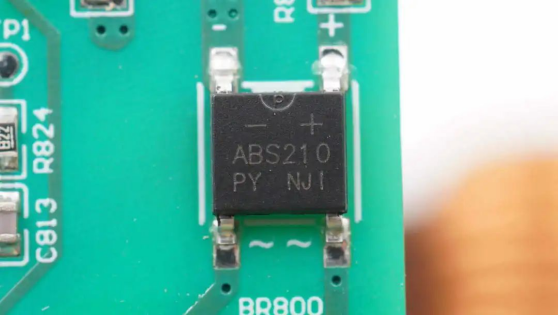

输入端整流桥来自PY平伟，型号ABS210，规格为2A 1000V。

高压滤波电容来自新中元，规格为500V 22μF。

初级开关管来自华晶，型号CS6N80A4RG，是一颗耐压800V的NMOS，导阻1.8Ω，采用TO252封装。

输出滤波电容来自新中元，规格为220μF 100V。

此外，新中元 220μF100V电解电容还用于了供电输入滤波。

安克这款户外电源采用拉杆箱设计，配有静音滚轮和提手，便于日常搬运。户外电源内置2048Wh磷酸铁锂电池，支持2300W逆变输出和2200W充电输入，同时支持太阳能电池板充电输入，并配有扩展电池接口，可额外扩展2048Wh容量，满足长时间使用需求。

通过拆解了解到，这款户外电源采用模块化设计，内部分为电池模块，双向逆变模块和直流快充模块。内部大量使用国产功率器件和运放芯片，高压电解电容来自新中元，固态电容来自柏瑞凯，国产化程度相当高。
